압입파일공법
공법개요

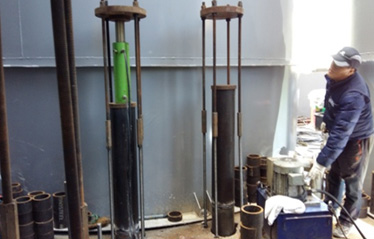

유압잭을 이용하여 말뚝을 압입 시공하는 공법으로 가압틀 및 유압잭을 이용하여 굴착하지 않고 말뚝압입-계측을 동시에 진행하여 지지층에 압입하여 지지하는 공법임.
강관압입파일 특징
- 작은 유압장치를 이용하여 무소음 및 무진동 공법으로 시공중 민원을 방지할 수 있다.
- 인력에 의한 장비조립 및 해체가 가능하므로, 제한된 공간에 구애받지 않고 시공, 설치가 가능하다.
- 시공중 재하하중이 확인되므로 지지력 확인이 바로 가능하며 설계하중에 맞는 최적깊이에 설치하여 경제성이 우수하다.
- 수직,수평,경사등 다양한 기초에 적용가능하며 기초보강 및 복원인상등 언더피닝공법에 적합하다.
- 시공중 슬라임배출이 없어 청결한 작업환경을 유지할수 있다.
| 구분 | 협소공간내(계단PIT구간) | 구조물복원시 | 부등침하로인한 구조물보강시 | 상향증축 구조물 기초보강시 |
|---|---|---|---|---|
| 강관압입 파일적용 사례 |
 |
 |
 |
 |

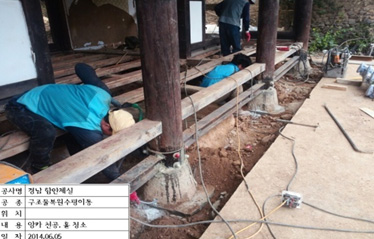

| 내용 | 계단하부 층고1.5m구간 시공 | 목조구조물 기둥부 침하부기초복원 | 부등침하로 인한 탱크구조물 기초보강 | 상향증축에 따른 기초보강 |
| 구분 | 크롤러드릴 ⓐ |
천공기 ⓑ |
강관압입(PPP파일) ⓒ |
비율 ⓒ/ⓐ |
비율 ⓒ/ⓑ |
검토 결과 |
비고 |
|---|---|---|---|---|---|---|---|
| dB(A) | 86.3 | 95.5 | 69.9 | - | - | 97.70%~99.7% 감소 |
1차 |
| I | 4.30E-04 | 3.60E-03 | 9.80E-06 | 2.30% | 0.30% | ||
| dB(A) | 86.3 | 95.5 | 65이하(예상) | - | - | 99.30%~99.9% | 2차 |
| I | 4.30E-04 | 3.60E-03 | 3.20E-06 | 0.70% | 0.10% |
주2) 1차는 1차 시작품을 이용하여 소음레벨을 실측한 자료임
주3) 2차는 2차 시작품에 의하여 예상되는 소음레벨임
⇒ 2차 시작품은 유압잭 낙하가 없어 추가적인 소음저감이 가능함
2차 시작품은 소음규제기준 65dB(A) 만족 => 무소음 공법
<센구조 연구소자료 2013.06 – 유사공법 PPP공법 자료>
| 구분 | 소형천공기 ⓐ |
천공기 ⓑ |
강관압입(PPP파일) ⓒ |
비율 ⓒ/ⓐ |
비율 ⓒ/ⓑ |
검토 결과 |
|---|---|---|---|---|---|---|
| dB(V) | 48.7 | 44.6 | 36.3 | 74.5% | 81.4% | 18.6%~25.5% 감소 |
강관압입(PPP공법)은 진동규제기준 65dB(V) 만족 => 무진동 공법
<센구조 연구소자료 2013.06 – 유사공법 PPP공법 자료>

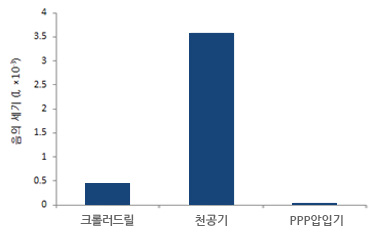

소음 측정결과
• 1차 재하시험 중 총 17회 측정
진동 측정결과
• 1차 재하시험 중 총 14회 측정
<센구조 연구소자료 2013.06 – 유사공법 PPP공법 자료>
| 시험번호 | 재하시험(ⓐ) | 구조물기초 설계기준(ⓑ) | 도로교설계기준(ⓒ) | 지지력비율(ⓐ/ⓑ-100)(%) | 지지력비율(ⓐ/ⓒ-100)(%) |
|---|---|---|---|---|---|
| Test 1-4 | 461kN | 265kN | 318kN | 174% | 145%(45% 초과) |
| Test 1-5 | 579kN | 288kN | 340kN | 201% | 170% |
| Test 1-6 | 588kN | 311kN | 361kN | 189% | 163% |
| Test 1-7 | 647kN | 333kN | 383kN | 194% | 169% |
| Test 1-8 | 706kN | 356kN | 404kN | 198% | 175% |
| Test 2-3 | 555kN | 246kN | 303kN | 226% | 183% |
| Test 2-4 | 810kN | 262kN | 319kN | 309%(209% 초과) | 254% |
지지층=N>50/30에 대한 지지력 비율 검토결과
=> 국내설계기준 대비 45~209% 허용지지력 초과
=> 국내설계기준 대비 45~209% 허용지지력 초과
<센구조 연구소자료 2013.06 – 유사공법 PPP공법 자료>
